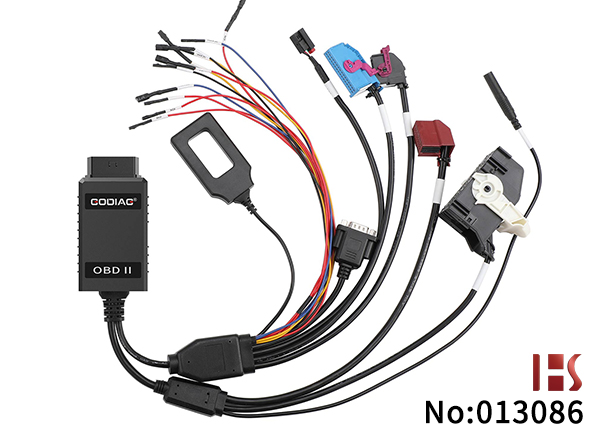

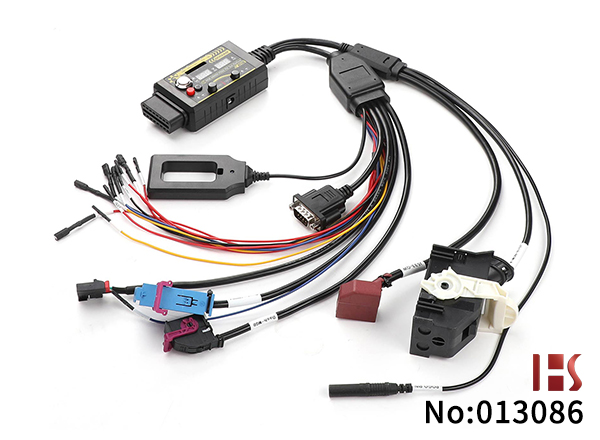

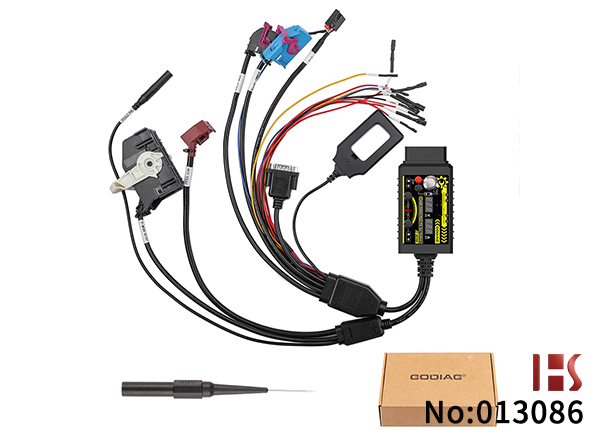

GODIAG GT115 适用于大众集团 MQB / IMMO4 CAN-Bus UDS 第 4 代防盗系统测试平台（配备 POGO PIN 弹簧探针读写数据）
Godiag GT115 产品特点：
MQB 平台车型涵盖从微型车到大型家庭轿车的广泛车系，全面取代了上一代车型架构。MQB 架构替代了早期的 PQ25、PQ35 和 PQ46 平台。本产品是专为 MQB 防盗系统打造的测试平台连接线缆，方便工程师在脱离整车环境（工作台）下对 MQB 防盗系统进行防盗编程、钥匙匹配以及系统诊断。此外，设备配备了用于读写仪表板数据的 POGO PIN 弹簧探针，夹持与固定更加稳固，且绝不伤及线缆与排线。
功能：
-
钥匙芯片与车载防盗（IMMO）模块同步检测。
-
发动机电脑及电源扩展模块的独立诊断。
-
经由网关模块对发动机模块和电源模块进行通信诊断与编程测试。
-
IMMO 4 代 POGO PIN 数据读写及钥匙同步检测。
-
连接 BCM 车身控制模块与网关模块，进行通信诊断及编程测试（注：需要时请按下对应功能开关）。
-
网关模块独立检测。
-

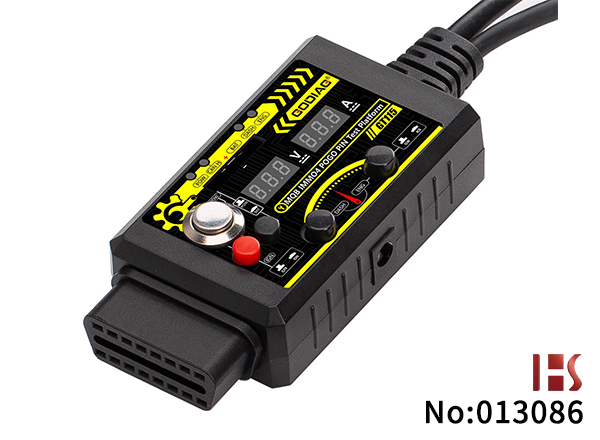

实时显示接入电源的当前供电工作电压。
-
实时显示接入模块的当前工作电流。
-
CR2032 遥控钥匙电池电量检测。
-
配备 POGO PIN 弹簧探针，可直接对仪表板进行数据读写。
-
兼容 Xhorse VVDI2、Key Tool Plus、Autel 等市面主流防盗与诊断设备。
-
可直接替代 Godiag GT110 与传统 MQB 测试线缆（#SF232）。
Godiag GT115 核心优势：
-
同步检测： 轻松快速检测钥匙与车辆防盗模块的通讯与同步状态。
-
独立诊断： 支持发动机及电源扩展模块的独立脱机诊断。
-
网关通讯： 通过网关实现发动机与电源模块的高效通讯诊断与编程。
-
POGO PIN 探针技术： 精准、稳定地读写仪表板芯片数据。
-
全功能测试： 通过网关连接 BCM 模块，实现无缝通信与编程测试。
-
实时监控： 实时数字显示供电电压与模块工作电流，提升诊断精确度。
-
电池电压检测： 集成 2032 电池电压检测功能，确保钥匙性能良好。
POGO PIN 弹簧探针使用步骤：
-
连接外部电源【注意：此时设备总电源开关必须处于关闭状态（OFF）】。
-
按下 IGN 点火供电按键【确保 IGN 点火开关处于开启状态（ON）】。
-
插上目标仪表板连接插头。
-
找到对应仪表板电路板上的 POGO PIN 触点，使用探针进行稳固连接。
-
打开电源开关保持约 3-5 秒。当仪表上的 ABS 故障灯开始闪烁时，即表示已成功进入 POGO PIN 读写模式。

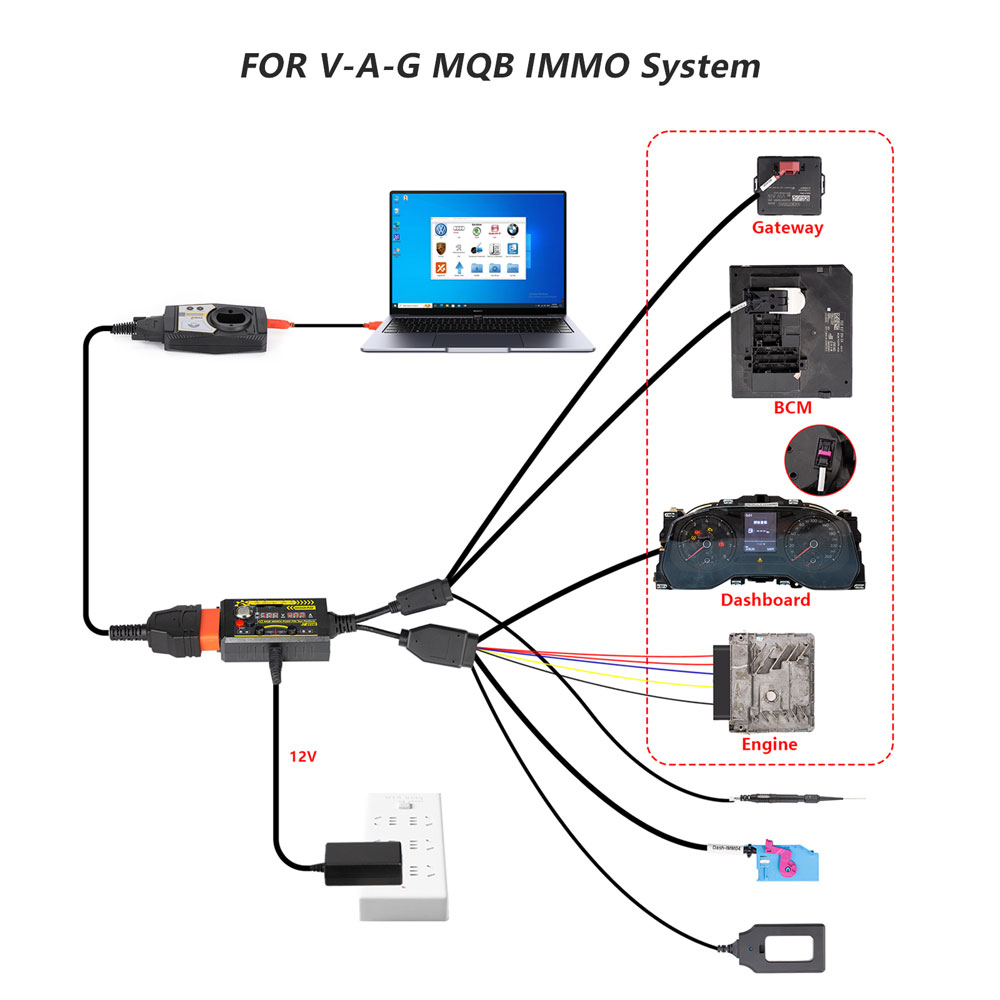

GT115 连接 MQB 仪表、BCM、网关及发动机电脑（ECU）：
-
测试平台可同时并联连接 BCM、网关、组合仪表以及发动机 ECU。
-
支持单独连接组合仪表或单独连接发动机电脑模块进行检测。
-
注意：不支持单独连接 BCM 模块或单独连接网关模块。
查看 ECU 针脚定义连接 Godiag GT115

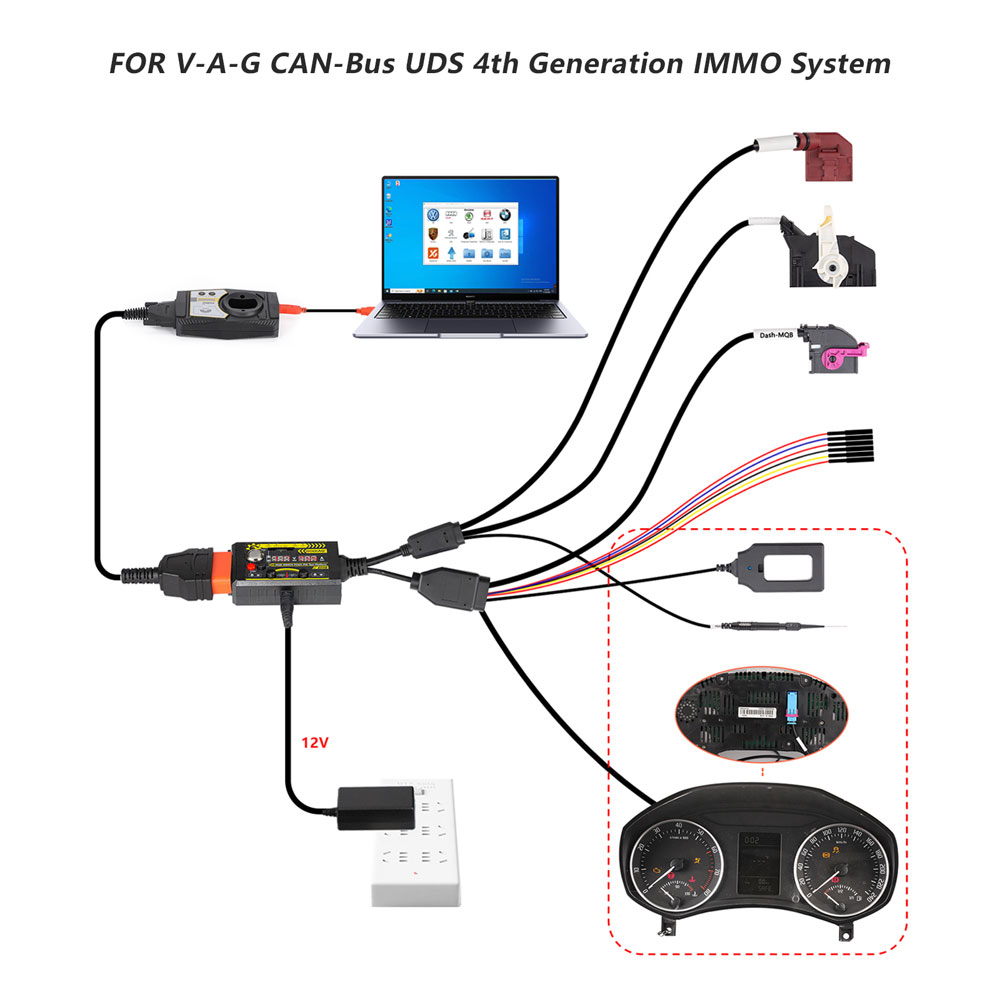

连接 IMMO4 CAN-Bus UDS 仪表板
|
